ما هي مكدسات Frac ولماذا تعتبر ضرورية لعمليات إكمال الآبار الحديثة؟

مكدسات التكسير الهيدروليكي هي عبارة عن مجموعات رؤوس آبار عالية الضغط تستخدم للتحكم وتوجيه سائل التكسير الهيدروليكي إلى حفرة البئر - وهي القطعة الأكثر أهمية في معدات التحكم في الضغط أثناء أي عملية تكسير.

في صناعة النفط والغاز، يعتمد نجاح وسلامة عملية التكسير الهيدروليكي بشكل كبير على سلامة المعدات السطحية. ومن بين جميع المكونات المشاركة، مكدسات فارك تبرز باعتبارها لا غنى عنها. سواء كنت مهندسًا يقوم بتقييم معدات الإنجاز أو متخصصًا في المشتريات يقارن التجميعات المقاومة للضغط، فإن فهم مكدسات التكسير - تصميمها ووظيفتها وتقييماتها ومعايير اختيارها - يعد أمرًا ضروريًا.

يوفر هذا الدليل نظرة شاملة على مكدسات frac: ما هي، وكيفية عملها، وكيف تختلف عن معدات رأس البئر التقليدية، وما هي العوامل التي تحدد تكوين مكدس frac المناسب لبئر معين.

ما هو مكدس فارك؟

أ مكدس فارك عبارة عن مجموعة متخصصة للتحكم في ضغط رأس البئر يتم تركيبها على سطح بئر النفط أو الغاز خصيصًا لعمليات التكسير الهيدروليكي. على عكس رأس البئر القياسي، الذي تم تصميمه للإنتاج على المدى الطويل، تم تصميم مكدس التكسير لتحمل الضغوط الشديدة والملاط الكاشطة المرتبطة بضخ سائل التكسير - غالبًا ما يكون خليطًا من الماء والمواد الداعمة والمواد المضافة الكيميائية - في عمق التكوين.

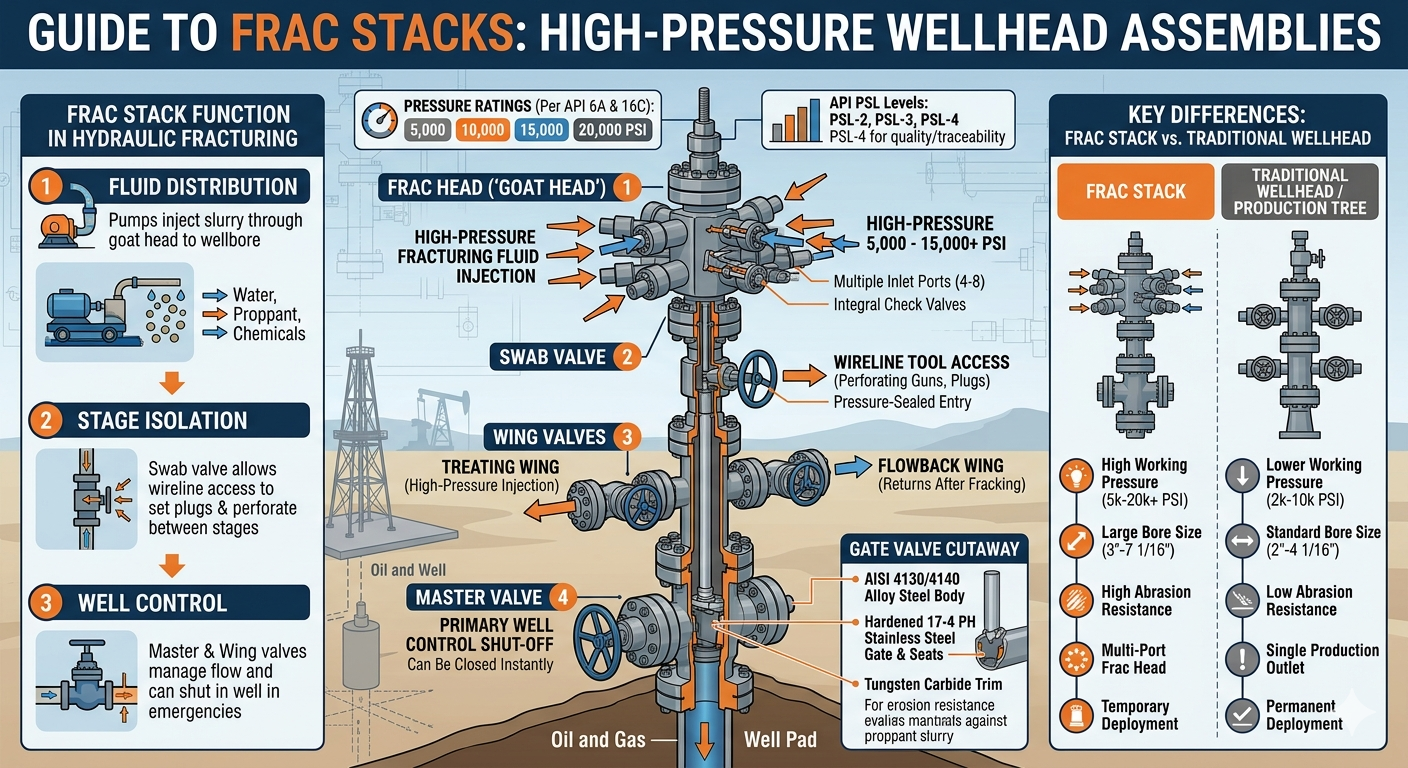

أt its core, a frac stack typically consists of:

• أ master valve — صمام الإغلاق الأساسي في قاعدة المكدس
• أ swab valve - يسمح بالوصول إلى حفرة البئر لأدوات الأسلاك
• صمامات الجناح - التدفق المباشر من وإلى خطوط التكسير
• أ frac head (or goat head) — المشعب العلوي الذي يربط خطوط حديد المعالجة المتعددة
• فحص الصمامات وخطوط القتل - للتحكم في الآبار وتخفيف الضغط في حالات الطوارئ

تسمح هذه المكونات معًا للطواقم بضخ مائع التكسير عند ضغوط عالية جدًا - عادة ما تكون بين 5000 و 15000 رطل لكل بوصة مربعة ، على الرغم من أن تطبيقات الضغط العالي للغاية يمكن أن تتجاوز ذلك 20,000 رطل لكل بوصة مربعة - بدقة وأمان.

كيف يعمل مكدس فارك أثناء عملية التكسير الهيدروليكي؟

أ frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.

عندما تبدأ عملية التكسير الهيدروليكي، تقوم مضخات الضغط العالي بدفع مائع التكسير من خلال معالجة خطوط الحديد التي تتصل برأس التكسير. يقوم رأس التكسير - الذي يطلق عليه غالبًا "رأس الماعز" نظرًا لتكوينه متعدد المنافذ - بتوزيع السائل من شاحنات المضخة المتعددة في وقت واحد إلى حفرة البئر. يتيح ذلك للمشغلين تحقيق معدلات حقن عالية للغاية (تتجاوز أحيانًا 100 برميل في الدقيقة ) المطلوبة لكسر التشكيلات الضيقة.

طوال العملية:

• ال صمام رئيسي يمكن إغلاقه على الفور لإغلاقه في البئر في حالات الطوارئ
• صمامات الجناح يتم فتحها أو إغلاقها لإدارة التدفق الراجع ومعالجة الخطوط
• ال صمام المسحة يتيح إعادة الدخول باستخدام أدوات السلكية بين المراحل
• خطوط القتل السماح للمشغلين بضخ سائل القتل لاستعادة السيطرة على البئر إذا لزم الأمر

أfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.

فراك ستاك مقابل رأس البئر التقليدي: الاختلافات الرئيسية

تخدم مداخن Frac وتجميعات رؤوس البئر التقليدية أغراضًا مختلفة ويتم تصميمها وفقًا لمعايير مختلفة. ويلخص الجدول أدناه الفروق الحاسمة.

الجدول 1: مقارنة بين مكدسات فارك وتجميعات شجرة رأس البئر/الإنتاج التقليدية عبر المعلمات التشغيلية الرئيسية.

تقييمات ضغط المكدس Frac: ماذا تعني؟

يعد تصنيف الضغط أهم المواصفات الفردية عند اختيار مكدس التكسير - فهو يحدد بشكل مباشر ما إذا كان التجميع يمكن أن يحتوي بأمان على حفرة البئر وضغوط المعالجة.

مداخن فارك مصنفة للضغط لكل أPI 6A و أPI 16C المعايير. تشمل فئات ضغط العمل الشائعة (WP) ما يلي:

• 5,000 رطل لكل بوصة مربعة — مناسبة للتكوينات ذات الضغط المنخفض والسطحية
• 10,000 رطل لكل بوصة مربعة - التصنيف الأكثر انتشارًا في عمليات النفط الصخري الكبرى في الولايات المتحدة
• 15,000 رطل لكل بوصة مربعة - تستخدم في الآبار العميقة ذات الضغط العالي مثل الأهداف العميقة في الحوض البرمي
• 20,000 رطل لكل بوصة مربعة WP — فئة ناشئة للتكوينات فائقة العمق أو شديدة الضيق والتي تتطلب ضغوط معالجة شديدة

ومن الأهمية بمكان أن نلاحظ أن تصنيف ضغط العمل يجب أن يساوي مكدس frac أو يتجاوز الحد الأقصى لضغط المعالجة السطحية المتوقع (MASITP) للوظيفة، بما في ذلك هامش الأمان. يطبق المشغلون عادةً أ هامش أمان 10-15% أعلى من MASITP المحسوب عند تحديد تقييمات ضغط مكدس فارك.

أ mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, تظل حوادث رؤوس الآبار المرتبطة بالضغط أحد الأسباب الرئيسية للإصابة الخطيرة أثناء عمليات الإنجاز، مما يؤكد سبب عدم قابلية اختيار التصنيف المناسب للتفاوض.

المكونات الرئيسية لتجميع Frac Stack

يلعب كل مكون داخل مكدس التكسير دورًا محددًا في الحفاظ على التحكم في البئر وتوجيه مائع التكسير.

1. الصمام الرئيسي

يعد الصمام الرئيسي هو خط الدفاع الأول في التحكم في البئر - حيث يمكن إغلاقه بالكامل في حفرة البئر بعملية واحدة. عادة ما يكون صمام بوابة كامل التجويف، ويتم تثبيته مباشرة فوق بكرة الغلاف أو رأس البئر. أثناء عمليات الضخ العادية، يظل الصمام الرئيسي مفتوحًا بالكامل لتقليل انخفاض الضغط. وفي حالات الطوارئ، يمكن إغلاقه عن بعد أو يدويًا خلال ثوانٍ.

2. صمام المسحة

يقع صمام المسحة فوق الصمام الرئيسي ويوفر نقطة وصول محكمة الغلق بالضغط لأدوات الأسلاك أو البنادق المثقوبة أو أدوات ضبط القابس. في عمليات استكمال التوصيل والأداء - وهي التقنية السائدة في عمليات الصخر الزيتي في الولايات المتحدة - يتم استخدام صمام المسحة بشكل متكرر بين مراحل التكسير لتشغيل عمليات التثقيب وإعدادات التوصيل.

3. صمامات الجناح (المعالجة والتدفق الراجع)

تمتد الصمامات المجنحة أفقيًا من جسم مكدس التكسير وتتصل بخطوط معالجة الحديد (للضخ) وخطوط التدفق الراجع (للإرجاع بعد التكسير). تحتوي مكدسة التكسير النموذجية على صمامين جناحيين على الأقل - جناح معالجة عالي الضغط وجناح ارتدادي منخفض الضغط. تتميز الصمامات المجنحة ذات الضغط العالي على مداخن فارك الحديثة تقليم كربيد التنغستن لمقاومة التآكل الناتج عن الملاط المحمل بالدعامة.

4. رأس فراك (رأس الماعز)

رأس التكسير هو الجزء العلوي من مكدس التكسير ونقطة الاتصال الأساسية لخطوط معالجة الحديد المتعددة من شاحنات المضخة. عادةً ما يكون لرأس فارك 4 إلى 8 منافذ مدخل مما يسمح بحقن عدة مضخات في وقت واحد. إن قدرة الحقن المتوازي هذه هي ما يتيح معدلات التدفق العالية للغاية المطلوبة للإكمال الحديث متعدد المراحل. يشتمل رأس frac أيضًا على صمامات فحص متكاملة لمنع التدفق العكسي.

5. قطع الخط وفحص الصمامات

توفر خطوط القطع مسارًا إضافيًا لضخ السوائل الثقيلة في حفرة البئر لاستعادة السيطرة في حالة وقوع حادث للتحكم في البئر. يتم دمج صمامات الفحص في جميع أنحاء مكدس التكسير لمنع التدفق العكسي لسوائل أو غازات البئر إلى خطوط المضخة عند معالجة انخفاض الضغط.

أنواع مكدسات Frac: التكوينات المفردة والمزدوجة والسحابية

يتم نشر مكدسات Frac في عدة تكوينات اعتمادًا على تصميم البئر، وتخطيطات حفر الوسادة، والأهداف التشغيلية.

الجدول 2: تكوينات مكدس فارك الشائعة وأوصافها وسيناريوهات التطبيق الأمثل.

اعتماد سستة فار و محاكاة فارك وقد أدت التقنيات المستخدمة في حوض بيرميان وغيره من عمليات الصخر الزيتي الكبرى في الولايات المتحدة إلى ابتكارات كبيرة في تصميم مكدس فارك. في عمليات simul-frac، أبلغ المشغلون تحسينات في كفاءة الإنجاز بنسبة 40-60% بالمقارنة مع التكسير التقليدي للبئر الواحد، مما يقلل بشكل كبير من تكلفة القدم الجانبية.

اختيار المواد ومقاومة التآكل في مداخن فارك

يعد اختيار المواد أمرًا بالغ الأهمية لأن مداخن فارك تتعرض لملاط داعم عالي الكشط - يعد فشل التآكل أحد الأسباب الرئيسية لتوقف مكدس فارك واستبداله.

تشمل الاعتبارات المادية الرئيسية ما يلي:

• مواد الجسم وغطاء المحرك: أISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
• تقليم المقعد والبوابة: كربيد التنغستن أو الفولاذ المقاوم للصدأ 17-4 PH المقوى لمقاومة التآكل في تدفق الدعامة عالي السرعة
• الأختام: يجب أن تكون الأختام المرنة متوافقة مع كيمياء سوائل التكسير، بما في ذلك أنظمة المياه الزلقة ذات الرقم الهيدروجيني العالي وسوائل التحفيز ذات الأساس الحمضي.
• بيئات الخدمة الحامضة (H₂S): تعتبر المواد المتوافقة مع NACE MR0175/ISO 15156 إلزامية عند وجود كبريتيد الهيدروجين

وتظهر الدراسات في قطاع معدات الإنجاز ذلك الصمامات المزخرفة بكربيد التنغستن إظهار خدمة الحياة 3-5 مرات أطول من الصمامات القياسية المزخرفة بالفولاذ في تطبيقات تركيز الدعامات العالية، مما يقلل بشكل كبير من تكاليف الإنجاز الإجمالية من خلال عدد أقل من عمليات تغيير المعدات.

أPI Standards Governing Frac Stack Design and Testing

يجب أن تتوافق مكدسات Frac مع معايير واجهة برمجة التطبيقات (API) المعترف بها دوليًا - فالامتثال ليس اختياريًا؛ وهو مطلب قانوني وتعاقدي في معظم عمليات النفط والغاز.

• أPI 6A (Wellhead and Christmas Tree Equipment): يحكم التصميم والمواد والاختبار ووضع العلامات على مكونات رأس البئر بما في ذلك مداخن التكسير. تحدد مستويات PSL-2 وPSL-3 وPSL-4 متطلبات الجودة والتتبع الأكثر صرامة بشكل تدريجي.
• أPI 16C (Choke and Kill Equipment): أpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
• أPI 6FA / 6FB (Fire Testing): يمكن تحديد صمامات مكدس فارك التي تم اختبارها ضد الحريق في البيئات ذات مخاطر الحريق المرتفعة.
• نيس MR0175: متطلبات المواد لتطبيقات الخدمة الحامضة حيث تتجاوز تركيزات H₂S الحدود القصوى.

بالنسبة للآبار الحرجة والبيئات عالية المخاطر، يحدد المشغلون عادةً بسل-3 أو بسل-4 مكدسات فارك المُصنفة، والتي تتطلب إمكانية تتبع المواد بالكامل، وتجربة الاقتراب من الموت (NDE) التكميلية (الفحص غير المدمر)، واختبار قبول المصنع (FAT).

كيفية اختيار مكدس فارك الصحيح: قائمة مرجعية عملية

يتطلب اختيار مكدس فارك الصحيح إجراء تقييم منهجي لظروف البئر، والمتطلبات التشغيلية، والالتزامات التنظيمية.

الجدول 3: قائمة مرجعية عملية لاختيار مكدس فارك تغطي المعلمات الهندسية والتشغيلية الرئيسية.

صيانة المكدس Frac والتفتيش وعمر الخدمة

تعد الصيانة المناسبة أمرًا ضروريًا لضمان أداء مداخن التكسير بشكل موثوق - حيث يمثل الصمام الفاشل أو الختم المنفوخ أثناء مهمة الضخ بالضغط العالي خطرًا على السلامة وإيقافًا مكلفًا غير مخطط له.

تتضمن أفضل الممارسات الصناعية لصيانة مكدس frac ما يلي:

• اختبار الضغط قبل العمل: أll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
• التفتيش بعد العمل: يجب فحص الصمامات والمقاعد والأختام بعد كل مهمة. تعد مقاعد الصمامات ومقاعد البوابة من العناصر الأكثر تآكلًا.
• فترات التجديد الكاملة: يحدد العديد من المشغلين التفكيك الكامل وإعادة الاعتماد كل مرة 12-18 شهرًا أو بعد عدد محدد من ساعات العمل، أيهما يأتي أولاً.
• التوثيق والتتبع: يجب أن تصاحب سجلات الصيانة وشهادات اختبار الضغط ومستندات تتبع المواد جميع مجموعات التكسير الهيدروليكي في الأسواق المنظمة.

يعد إهمال دورات الصيانة سببًا رئيسيًا لفشل مكدس فارك في الميدان. تشير بيانات الصناعة إلى ذلك تعمل برامج الصيانة الوقائية على تقليل حالات فشل مكدس التكسير غير المخطط لها بنسبة تصل إلى 70% ، مما يؤدي إلى وفورات كبيرة في التكاليف على مدى عمر برنامج الإكمال.

الابتكارات في تكنولوجيا فراك ستاك

تستمر تقنية Frac Stack في التطور بسرعة لدعم برامج الإنجاز المتزايدة العدوانية التي يطلبها مشغلو النفط الصخري.

• الصمامات الكهربائية والهيدروليكية: تتيح مداخن فارك التي يتم تشغيلها عن بعد للمشغلين فتح وإغلاق الصمامات من مسافة آمنة، مما يقلل من تعرض الأفراد أثناء عمليات الضغط العالي.
• أutomated pressure monitoring: تتيح محولات الضغط المدمجة وتكامل SCADA في الوقت الفعلي المراقبة المستمرة لسلامة مكدس فارك أثناء الضخ.
• 20,000 رطل لكل بوصة مربعة-class systems: أs operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
• تصميمات مدمجة وخفيفة الوزن: تعمل أكوام التكسير المعيارية المصممة للتجهيز والتنزيل السريع في مواقع منصات الآبار المتعددة على تقليل إجمالي وقت الإنجاز لكل بئر.
• حفر قابس فارك عالي السرعة: تعمل الأنابيب الملتفة المتكاملة وأنظمة التدفق الراجع المقترنة بمكدسات التكسير على تمكين الحفر بشكل أسرع بين المراحل، مما يدعم جداول الإنجاز عالية التردد.

تدعم هذه الابتكارات بشكل جماعي توجه الصناعة نحو ذلك عمليات إكمال أسرع وأكثر كفاءة مع تقليل مخاطر تعرض الإنسان لمعدات الضغط العالي.

أسئلة متكررة حول مكدسات فراك

الخلاصة: لماذا يعد الحصول على مكدسات frac أمرًا مهمًا

مداخن فارك ليست سلعة - إنها مجموعات مصممة بدقة وحساسة للسلامة، ويؤثر اختيارها الصحيح وصيانتها وتشغيلها بشكل مباشر على سلامة الآبار وكفاءة الإنجاز وفي النهاية اقتصاديات كل برنامج للتكسير الهيدروليكي.

بدءًا من اختيار فئة الضغط الصحيحة وحجم التجويف إلى تحديد درجات المواد المناسبة للخدمة الحامضة أو الكاشطة، فإن كل قرار يتعلق بتكوين مكدس فارك له عواقب لاحقة. نظرًا لأن برامج الإنجاز أصبحت أكثر عدوانية - خطوط جانبية أعمق وأطول وضغوط معالجة أعلى ومراحل أكثر لكل بئر - فإن دور مكدسات التكسير عالية الأداء والمعتمدة بشكل صحيح سيصبح أكثر أهمية.

إن المهندسين ومتخصصي المشتريات الذين يفهمون الأساسيات الفنية لمكدسات التكسير الهيدروليكي هم في وضع أفضل لاتخاذ القرارات التي تعمل على تحسين السلامة التشغيلية، وتقليل وقت توقف المعدات، وتحسين التكلفة الإجمالية لإكمال البئر.
